Hướng dẫn lắp đặt và sử dụng combo máy lọc nước và diệt khuẩn KlinWater

TRƯỚC KHI BẮT ĐẦU

Cảm ơn quý khách đã tin tưởng sử dụng máy lọc nước và diệt khuẩn KlinWater™. Trước khi sử dụng sản phẩm, vui lòng dành chút thời gian đọc hướng dẫn lắp đặt và sử dụng sản phẩm này.

Với công nghệ phát tia cực tím UVC LED hàng đầu thế giới đến từ Bolb Inc. USA, KlinWater™ giúp bạn bảo vệ sức khỏe của mình và gia đình bằng cách cải thiện chất lượng nước sinh hoạt với hiệu quả khuẩn 99,99%, loại bỏ cặn bã, gỉ sét, tạp chất, mùi hôi, kim loại nặng và các hợp chất hữu cơ có hại thường có trong nước sinh hoạt đô thị.

TÍNH NĂNG BỘ SẢN PHẨM

• Diệt hơn 99,99% vi khuẩn, virus và mầm bệnh trong nước.
• Lọc cặn bã, tạp chất, mùi hôi, kim loại nặng và các hợp chất hữu cơ có hại.
• Các bộ phận lọc được thiết kế tiện dụng cho việc vệ sinh làm sạch.
• Kích thước nhỏ gọn, thiết kế thông minh, phù hợp để lắp dưới lavabo, chậu rửa chén, và nhiều nơi sử dụng khác mà vẫn đảm bảo tính thẩm mỹ.



HƯỚNG DẪN LẮP ĐẶT

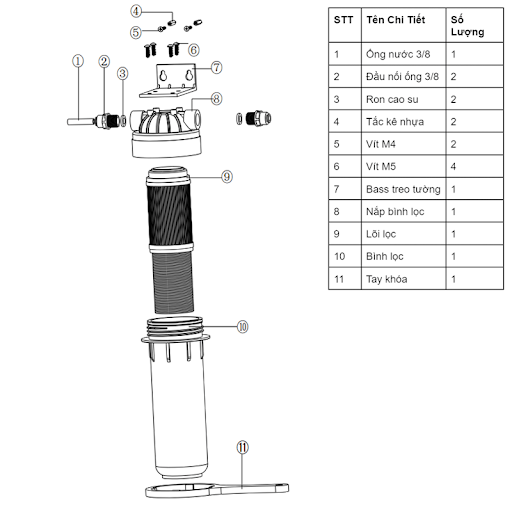

A. HƯỚNG DẪN LẮP ĐẶT BỘ LỌC NƯỚC

1. 1. Mở bình lọc ⑩, lấy lõi lọc ⑨ ra và tháo màng bảo vệ của lõi lọc.
   2. Đặt lõi lọc ⑨ vào trong bình lọc ⑩, sau đó vặn chặt nắp bình lọc ⑧ để cố định phần bình và nắp.
   3. Đặt miếng ron cao su chống thấm ③ trên đầu nước vào của nắp bình lọc ⑧, gắn đầu nối ống 3/8 ② và siết chặt bằng cờ lê. Thực hiện tương tự với đầu nước ra.
   4. Khóa Bass treo tường ⑦ vào nắp bình lọc ⑧ bằng vít M5 ⑥.
   5. Cố định nắp bình lọc ⑧ bằng tay và sử dụng tay khóa ⑪ để vặn chặt phần nắp và thân bình lọc.
   6. Nối đường ống nước 3/8 ① vào đầu nối ống 3/8 ②, sau đó kết nối vào nguồn cấp nước. Chú ý đến mũi tên biểu thị hướng dòng chảy trên nắp nắp bình lọc ⑧
   7. Mở nước để dòng nước chạy qua và xả ra hết bụi than đọng trong lõi lọc. Khi nước đầu ra đã trong, không còn thấy bụi than đen trong dòng nước là đã có thể sử dụng được.
   8. Để bắt cố định bộ lọc vào tường, khoan 2 lỗ trên tường. Dùng búa đóng 2 tắc kê nhựa ④ vào 2 lỗ vừa khoan và vặn vít M4 ⑤ vào tắc kê ④.
   9. Treo toàn bộ bộ lọc trên vít M4 ⑤. Quá trình lắp đặt hoàn tất

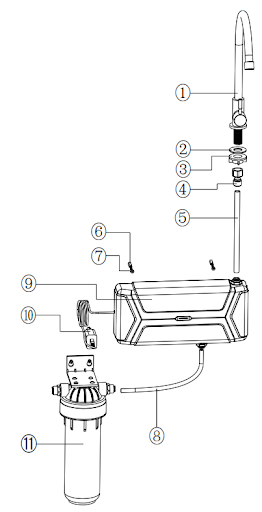

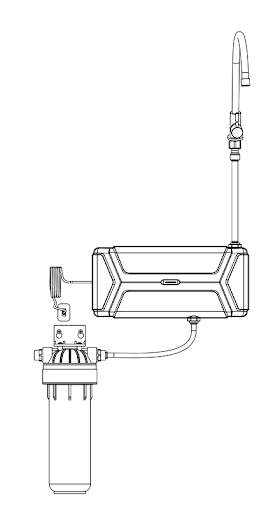

B. HƯỚNG DẪN LẮP ĐẶT MÁY LỌC NƯỚC VÀ DIỆT KHUẨN KLINWATER™

1. 1. Vui lòng hoàn thiện lắp đặt bộ lọc trước khi bắt đầu các bước tiếp theo.
   2. Để bắt cố định máy vào tường, khoan 2 lỗ trên tường (khoảng cách giữa 2 lỗ là 20cm). Dùng búa đóng 2 tắc kê nhựa ⑥ vào 2 lỗ vừa khoan và vặn vít M4 ⑦ vào tắc kê ⑥.
   3. Lắp vòi vào vị trí dành cho vòi trên bồn rửa, lắp ron cao su ② vào và vặn chặt bằng đai ốc nhựa ③. Lắp tiếp đầu chuyển ống 3/8 sang ren 21 ④ vào vòi ①.
   4. Đối với ống nước 3/8 ⑤, một đầu ống nối vào đầu chuyển ④, đầu còn lại lắp vào đầu nối nhanh của máy khử trùng ⑨.
   5. Tiếp tục lắp ống nước 3/8 ⑧ vào máy khử trùng ⑨, rồi lắp đầu còn lại vào bộ lọc ⑪. Sau đó, treo máy khử trùng ⑨ lên vít M4 ⑦ đã mắc sẵn.
   6. Cuối cùng, lắp ống cấp nước của bộ lọc vào nguồn cấp nước. Cắm nguồn ⑩ vào ổ cắm để khởi động máy.
   7. Quá trình lắp đặt hoàn tất.

VẬN HÀNH SẢN PHẨM

• Sau khi kết nối nguồn điện, mở vòi nước để dòng nước chảy qua, đèn báo hiệu có màu xanh cho biết máy diệt khuẩn đang hoạt động tốt.
• Khi tắt vòi nước, dòng nước ngừng chảy, đèn màu báo hiệu ngừng phát sáng. Máy diệt khuẩn sẽ KHÔNG hoạt động khi KHÔNG có dòng nước chảy qua.
• Nếu tắt vòi nước trong thời gian dài thì cứ mỗi 2 giờ, máy sẽ tự kích hoạt trong 10 giây để khử trùng các bộ phận dẫn nước bên trong máy.
• Nếu máy diệt khuẩn bị lỗi, đèn báo hiệu sẽ nhấp nháy đỏ liên tục để báo hiệu người dùng cần đưa máy về trung tâm bảo hành và kiểm tra kỹ thuật.

BẢO DƯỠNG

Để đảm bảo bộ sản phẩm lọc nước và diệt khuẩn KlinWater™ có thể hoạt động tốt, khách hàng cần thực hiện đúng một số yêu cầu về bảo dưỡng như sau:

1. Đối với máy diệt khuẩn UVC, thời gian hoạt động hiệu quả của đèn UVC LED là 10.000 tiếng liên tục (khoảng 3 năm sử dụng theo điều kiện sử dụng phổ thông). Cần thay đèn UVC LED sau 10.000 tiếng hoạt động liên tục (hoặc sau 3 năm sử dụng), để đảm bảo hiệu suất diệt khuẩn tối đa của máy.
2. Đối với bộ lọc nước, nên thay bộ lọc mới sau 6 tháng sử dụng tùy vào chất lượng nước sử dụng.

CHỈ DẪN AN TOÀN

• Không để áp lực nước vượt quá áp suất đầu vào tối đa (0,3 MPa) của bộ lọc và máy diệt khuẩn.
• Nếu sử dụng nguồn nước áp lực cao thì phải lắp thêm thiết bị giảm áp ở đầu nước vào.
• Chỉ sử dụng những nguồn điện có hiệu điện thế phù hợp (5V – 2A).
• Rút cục nguồn ra khỏi ổ điện trước khi vệ sinh bên ngoài bộ sản phẩm.
• Không đổ bất kỳ chất tẩy rửa hoặc các chất dễ gây cháy nổ lên thiết bị.
• Trong quá trình sử dụng, không dùng vật sắc nhọn như tua vít, đinh chạm vào máy diệt khuẩn.
• Tránh đặt các vật dụng, nhất là những vật nặng lên máy diệt khuẩn để không làm hư tổn máy.
• Sản phẩm không phải là đồ chơi! Để xa tầm tay trẻ nhỏ!
• Tia cực tím diệt khuẩn UVC có hại cho mắt và da! Sản phẩm được thiết kế để tránh tia UVC thoát ra không gian ngoài sản phẩm. Vì sự an toàn của bạn, không tự tháo lắp thiết bị vì bất kỳ mục đích nào.

THÔNG SỐ KỸ THUẬT

Máy diệt khuẩn KLINWATER™
Công nghệ diệt khuẩn	Công nghệ phát tia cực tím UVC LED
Máy UVC – Công suất UVC	100mW (SMD6060 – Bolb Inc USA)
Nguồn điện	5V – 2A
Kích thước	32,4cm*17cm*6,6cm
Chất liệu máy diệt khuẩn	ABS
Điều kiện hoạt động	Nhiệt độ 2-60 độ C, độ ẩm 10-80%
Áp suất nước sử dụng	0,1-0,3 MPa
Lưu lượng nước – công suất	6 LPM
Thời gian sử dụng	10,000 tiếng liên tục hoặc 3 năm sử dụng
Bộ lọc nước tổng hợp
Kích thước	Ф11,3cm*31cm
Công nghệ lọc	Bộ lọc carbon và bông nén PP
Chất liệu lõi lọc	Bông PP, carbon và than hoạt tính
Chất liệu	PET
Thời gian sử dụng	3 đến 6 tháng, tùy vào chất lượng nguồn nước
Vòi nước
Kích thước	37cm*23cm*4.,2cm
Chất liệu	Inox 304 an toàn với thực phẩm
Áp suất vòi	0,6 MPa
Điều kiện hoạt động	Nhiệt độ 0-100 độ C



—————————————————————-
